دستگاه پانچ کاغذ یکی از تجهیزات کاربردی در صنعت چاپ و صحافی است که برای ایجاد سوراخ‌های منظم و هماهنگ در حاشیه کاغذ، دفتر، جزوه، تقویم و سایر محصولات کاغذی به کار می‌رود. این سوراخ‌ها امکان اتصال صفحات به یکدیگر با استفاده از فنر مارپیچ، فنر دوبل یا سایر روش‌های صحافی را فراهم می‌کنند.
دستگاه پانچ کاغذ با نام‌های دیگری مثل دستگاه فنری و دستگاه سیمی کن نیز شناخته می‌شود، البته این نام ها کلی‌تر بوده و دستگاه‌های دیگری که در این فرآیند نقش دارند نیز شامل می‌شود.
انتخاب دستگاه پانچ مناسب به عواملی مانند نوع محصول نهایی، روش صحافی، ابعاد کاغذ، حجم تولید و شکل سوراخ‌های مورد نیاز بستگی دارد. به همین دلیل، هنگام بررسی دستگاه‌های پانچ صنعتی، علاوه بر قدرت و سرعت دستگاه، باید به نوع قالب، دقت پانچ و امکانات تنظیم آن نیز توجه کرد.
در این مقاله با عملکرد دستگاه پانچ کاغذ، انواع آن، کاربرد قالب‌های مختلف و نکات مهم انتخاب دستگاه مناسب برای کارگاه‌های صحافی و واحدهای تولیدی آشنا می‌شوید.
دستگاه پانچ کاغذ ماشینی است که با استفاده از سنبه‌ها و قالب مخصوص، سوراخ‌هایی با شکل، فاصله و آرایش مشخص در کاغذ یا مجموعه‌ای از صفحات ایجاد می‌کند. این سوراخ‌ها معمولاً در امتداد یکی از لبه‌های کاغذ قرار می‌گیرند تا صفحات برای مرحله بعدی صحافی آماده شوند.
در روش‌های مختلف صحافی، شکل و فاصله سوراخ‌ها اهمیت زیادی دارد. برای مثال، سوراخ‌های مورد استفاده برای صحافی فنر مارپیچ با الگوی مورد نیاز فنر دوبل یا صحافی کلاسوری یکسان نیستند. بنابراین، قالب پانچ باید با روش صحافی و نوع فنر یا اتصال مورد استفاده هماهنگ باشد.
دستگاه پانچ در مدل‌های مختلفی تولید می‌شود؛ از ابزارهای ساده دستی برای کارهای سبک گرفته تا دستگاه‌های برقی، هیدرولیک و خطوط پانچ صنعتی که برای تولید در حجم بالاتر طراحی شده‌اند.
دستگاه پانچ کاغذ چگونه کار می‌کند؟
اساس عملکرد دستگاه پانچ بر ایجاد نیروی کنترل‌شده برای عبور سنبه‌ها از میان کاغذ و ایجاد سوراخ‌های مورد نظر است. در دستگاه‌های صنعتی، قالب پانچ شامل مجموعه‌ای از سنبه‌ها و ماتریس و اجزای راهنماست که محل و شکل سوراخ‌ها را تعیین می‌کنند.
فرایند پانچ کاغذ معمولاً شامل مراحل زیر است:
۱. آماده‌سازی کاغذ: صفحات یا دسته کاغذ با توجه به ظرفیت دستگاه آماده می‌شوند.
۲. تنظیم موقعیت کاغذ: لبه کاغذ در امتداد راهنما یا خط‌کش دستگاه قرار می‌گیرد تا فاصله سوراخ‌ها از لبه پشتی و طرفین کاغذ و محل شروع پانچ به‌درستی تنظیم شود.
۳. اجرای عملیات پانچ: دستگاه نیروی لازم را به سنبه‌ها منتقل می‌کند تا سوراخ‌ها مطابق الگوی قالب ایجاد شوند.
۴. خروج کاغذ و بررسی نتیجه: پس از پایان عملیات و برداشتن کاغذ، نظم سوراخ‌ها، کیفیت لبه‌ها و هماهنگی آن‌ها با روش صحافی بررسی می‌شود.
۵. جمع‌آوری ضایعات: تکه‌های جداشده کاغذ از محل پانچ خارج می‌شوند و به سمت محل جمع آوری ضایعات هدایت می شوند. وجود محفظه مناسب برای جمع‌آوری ضایعات می‌تواند نظافت محیط کار را آسان‌تر کند.
دقت در تنظیم راهنماها، وضعیت قالب و کیفیت سنبه‌ها نقش مهمی در یکنواختی نتیجه دارد. اگر کاغذ به‌درستی در جای خود قرار نگیرد یا اجزای قالب دچار فرسودگی باشند، ممکن است سوراخ‌ها در محل نامناسب ایجاد شوند یا لبه آن‌ها کیفیت مطلوبی نداشته باشد.
انواع دستگاه پانچ کاغذ
دستگاه‌های پانچ را می‌توان بر اساس روش تأمین نیرو، میزان دخالت اپراتور و نوع کاربرد دسته‌بندی کرد. آشنایی با این تفاوت‌ها به انتخاب دستگاه متناسب با نیاز تولید کمک می‌کند.
۱. دستگاه پانچ دستی
در این مدل، نیروی لازم برای پانچ با استفاده از اهرم یا سازوکار دستی تأمین می‌شود. پانچ دستی بیشتر برای حجم کم کار، استفاده اداری یا مواردی مناسب است که نیازی به تولید پیوسته و سنگین وجود ندارد.
سادگی ساختار و نیاز کمتر به تجهیزات جانبی از ویژگی‌های این گروه است؛ اما میزان نیروی اپراتور، سرعت کار و ظرفیت عملیاتی آن‌ها می‌تواند محدودکننده باشد.
۲. دستگاه پانچ برقی
در دستگاه پانچ برقی، نیروی مورد نیاز عملیات به کمک موتور یا سازوکار الکتریکی تأمین می‌شود. این گروه با مکانیزم‌های مختلف انتقال نیرو از جمله هیدرولیک و گیربکسی ساخته می‌شوند و بسته به طراحی دستگاه، می‌تواند برای افزایش سرعت و کاهش وابستگی به نیروی دست اپراتور مناسب باشد.
ظرفیت، نوع تغذیه کاغذ و امکانات کنترلی در مدل‌های مختلف تفاوت دارد؛ بنابراین، صرف برقی بودن دستگاه به معنای مناسب بودن آن برای هر حجم تولیدی نیست.
۳. دستگاه پانچ نیمه‌اتوماتیک و اتوماتیک
در دستگاه‌های نیمه‌اتوماتیک، بخشی از عملیات همچنان به آماده‌سازی یا جابه‌جایی کاغذ توسط اپراتور نیاز دارد. در مدل‌های اتوماتیک، بخشی از مراحل تغذیه، تنظیم یا جابه‌جایی می‌تواند به‌صورت خودکار انجام شود.
انتخاب میان این مدل‌ها به حجم سفارش‌ها، تنوع محصولات، تعداد اپراتورها و میزان سرمایه‌گذاری مورد نظر بستگی دارد. برای تولیدهای متنوع، گاهی دستگاهی با تنظیمات ساده و قالب قابل تعویض از یک سیستم پیچیده‌تر و تخصصی، کاربردی‌تر است
دستگاه پانچ هیدرولیک
در دستگاه پانچ هیدرولیک، نیروی عملیاتی با مایع تحت فشار (روغن) منتقل می‌شود. این ساختار می‌تواند امکان ایجاد نیروی مناسب برای پانچ دسته‌های کاغذ را فراهم کند؛ البته ظرفیت واقعی به طراحی دستگاه، قالب، مشخصات کاغذ و تنظیمات کاری وابسته است.
در انتخاب یک دستگاه هیدرولیک باید به پایداری عملکرد، سهولت تنظیم، قابلیت دسترسی به قالب و سنبه‌ها، امکانات ایمنی و سهولت نگهداری توجه کرد.
این نوع دستگاه می‌تواند برای کارگاه‌ها و واحدهای صحافی که به پانچ مکرر و کارگاهی نیاز دارند، گزینه‌ای قابل بررسی باشد.
انواع قالب دستگاه پانچ کاغذ و تفاوت آن‌ها
قالب پانچ یکی از اجزای اصلی دستگاه است؛ زیرا شکل، فاصله و آرایش سوراخ‌ها را مشخص می‌کند. قالب باید متناسب با روش صحافی و تجهیزات اتصال مورد استفاده انتخاب شود.
قالب پانچ فنر مارپیچ
در این روش، سوراخ‌ها برای عبور فنر مارپیچ طراحی می‌شوند.یکی از رایج ترین نوع قالب مارپیچ سوراخ‌هایی با قطر چهار میلیمتر و آکس شش میلیمتر دارد؛ شکل سوراخ و فاصله آن‌ها باید با نوع فنر، قطر آن و استاندارد قالب مورد استفاده سازگار باشد.
این روش برای محصولاتی مانند دفتر، جزوه،کتاب، تقویم و دفترچه‌های آموزشی کاربرد دارد. هنگام انتخاب قالب مارپیچ، علاوه بر شکل سوراخ، تعداد سوراخ‌ها در طول لبه و سازگاری آن‌ها با فنر اهمیت دارد.
قالب پانچ فنر دوبل
در صحافی فنر دوبل، سوراخ‌ها باید با هندسه و فاصله مورد نیاز حلقه‌های فنر دوبل هماهنگ باشند. یکی از مدل‌های رایج آن با قطر سوراخ ۴.۵ میلیمتر و آکس ۸.۵ میلیمتر است و در سایزهای بزرگ فنر دوبل از جمله مدل‌های رایج، قالب با سوراخ‌هابی با قطر بزرگ‌تر و آکس ۱۲.۷ میلیمتر است
این روش در تولید دفترها، تقویم‌ها، دفترچه‌های برنامه‌ریزی و برخی محصولات تبلیغاتی استفاده می‌شود.
قالب فنر دوبل با قالب مارپیچ یکسان نیست؛ بنابراین، پیش از خرید یا سفارش قالب باید نوع فنر و مشخصات اتصال نهایی مشخص شود.
قالب پانچ کلاسوری
در صحافی کلاسوری، سوراخ‌ها با هدف قرار گرفتن صفحات روی حلقه‌ها یا سازوکار اتصال کلاسور ایجاد می‌شوند. فاصله و تعداد سوراخ‌ها باید با نوع کلاسور و استاندارد مورد استفاده مطابقت داشته باشد.
از جمله رایج‌ترین مدل‌های قالب کلاسوری سوراخ‌هایی با قطر ۵.۵ میلیمتر و آکس ۹.۵ میلیمتر دارد این قالب خود به سه شکل رایج وجود دارد:
.مدل اول همه سوراخ‌ها قطر یکنواخت دارند
.مدل دوم دو سوراخ خاص از قالب نسبت به بقیه سوراخ‌ها بزرگ‌تر است
.مدل سوم چهار سوراخ از قالب نسبت به بقیه سوراخ‌ها بزرگ‌تر است
این قالب برای آماده‌سازی برگه‌های بایگانی، فرم‌ها، جزوه‌ها و اسناد قابل نگهداری در کلاسور کاربرد دارد.
قالب پانچ لوبیایی یا بیضی
برخی روش‌های صحافی به سوراخ‌هایی با شکل کشیده، بیضی یا لوبیایی نیاز دارند. این شکل‌ها . ممکن است برای سازوکارهای خاص اتصال یا تجهیزات مشخص مورد استفاده قرار گیرند.
در بعضی مواقع برای سهولت در جا‌زدن فنر مارپیچ از این نوع قالب استفاده می‌شود.
قالب لوبیایی را نباید صرفاً بر اساس نام آن انتخاب کرد؛ ابعاد سوراخ، فاصله‌ها و نوع فنر یا قطعه اتصال باید پیش از سفارش بررسی شوند.
نکته فنی: نام قالب به‌تنهایی برای انتخاب کافی نیست. پیش از تهیه قالب باید شکل سوراخ، فاصله مرکز تا مرکز سوراخ‌ها، فاصله سوراخ‌ها از لبه کاغذ و سازگاری با روش صحافی نهایی بررسی شود.
ظرفیت پانچ دستگاه به چه عواملی بستگی دارد؟
یکی از پرسش‌های مهم هنگام انتخاب دستگاه پانچ، میزان کاغذی است که دستگاه در هر مرحله می‌تواند پانچ کند. این مقدار را نمی‌توان فقط از روی نام دستگاه یا نوع نیروی محرک تعیین کرد.
عوامل زیر بر ظرفیت عملیاتی تأثیر می‌گذارند:
ضخامت و وزن کاغذ: کاغذهای دارای ضخامت یا ویژگی‌های متفاوت ممکن است نیروی متفاوتی برای پانچ نیاز داشته باشند.
تعداد صفحات در هر نوبت: افزایش تعداد صفحات می‌تواند نیروی مورد نیاز را بیشتر کند و بر کیفیت سوراخ‌ها اثر بگذارد.
جنس و وضعیت سنبه‌ها: کیفیت ساخت، تیزی، هم‌راستایی و میزان فرسودگی سنبه‌ها بر نتیجه پانچ مؤثر است.
نوع و آرایش قالب: تعداد سنبه‌های درگیر و شکل سوراخ‌ها می‌توانند بر شرایط کاری دستگاه اثر بگذارند.
ساختار انتقال نیرو: طراحی مکانیکی یا هیدرولیک دستگاه و توانایی آن در تأمین نیروی لازم اهمیت دارد.
تنظیم و نگهداری: تنظیم صحیح اجزا و نگهداری مناسب می‌تواند به عملکرد پایدارتر کمک کند.
برای مقایسه دو دستگاه، بهتر است ظرفیت اعلام‌شده آن‌ها در شرایط مشابه بررسی شود؛ یعنی نوع و ضخامت کاغذ، تعداد صفحات در هر نوبت و قالب مورد استفاده تا حد امکان یکسان باشد
نکته مهم
تعداد برگه‌هایی که در هر مرحله پانچ می‌شوند؛ اگر از حد مجاز بیشتر شود، باعث فشردگی، تغییر شکل یا آسیب‌دیدگی کاغذ در اطراف سوراخ‌ها شود. در نتیجه، استحکام کاغذ، به‌ویژه در فاصله بین سوراخ‌ها و لبه کناری کاغذ، کاهش می‌یابد و احتمال پارگی برگه‌ها در این نواحی و جدا شدن آن‌ها از دفتر یا کتاب در اثر استفاده مکرر افزایش پیدا می‌کند.
چرا دقت پانچ در کیفیت صحافی اهمیت دارد؟
پانچ مرحله‌ای است که کیفیت آن بر نتیجه نهایی صحافی اثر می‌گذارد. اگر سوراخ‌ها در محل درست ایجاد نشوند یا فاصله آن‌ها با الگوی اتصال هماهنگ نباشد، عبور فنر ممکن است دشوار شود و لبه صفحات ظاهر نامنظمی پیدا کند.
چند عامل مهم در کیفیت پانچ عبارت‌اند از:
تنظیم دقیق راهنمای کاغذ و محل شروع پانچ
هماهنگی قالب با نوع صحافی
سلامت و هم‌راستایی سنبه‌ها
جلوگیری از جابه‌جایی کاغذ هنگام عملیات
جمع‌آوری منظم ضایعات پانچ
بازبینی دوره‌ای قالب و اجزای دستگاه
در تولیدهای پیوسته، این موارد می‌توانند به کاهش خطا، کاهش ضایعات و یکنواختی بیشتر محصولات
دستگاه پانچ کاغذ در چه صنایعی کاربرد دارد؟
دستگاه پانچ در بخش‌های مختلف صنعت چاپ و صحافی به کار می‌رود. مهم‌ترین کاربردهای آن عبارت‌اند از:
کارگاه‌های صحافی: آماده‌سازی صفحات برای صحافی مارپیچ، دوبل یا کلاسوری
چاپخانه‌ها: تکمیل سفارش‌های چاپی که به سوراخ‌کاری لبه صفحات نیاز دارند
تولید دفتر و جزوه: آماده‌سازی دسته‌های کاغذ برای اتصال و صحافی
تولید تقویم: پانچ صفحات تقویم و آماده‌سازی آن‌ها برای اتصال مناسب
تولید محصولات آموزشی و تبلیغاتی: ساخت دفترچه‌ها، کاتالوگ‌ها و جزوه‌های قابل صحافی
واحدهای بایگانی و اداری: آماده‌سازی اسناد برای نگهداری در کلاسور، در صورت تناسب دستگاه و قالب
مراکز تایپ و تکثیر: برای سیمی کردن کتاب‌ها و جزوات

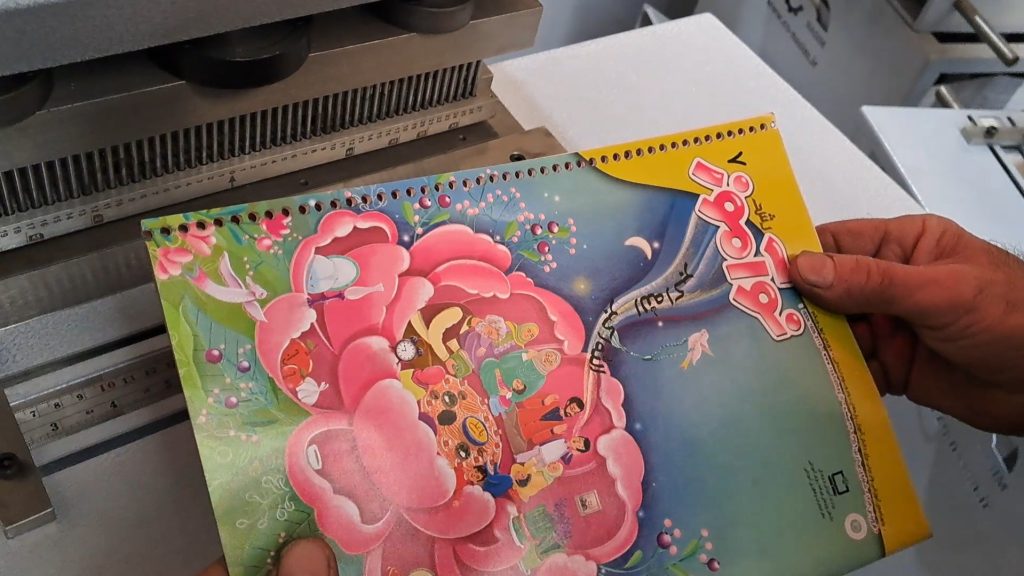

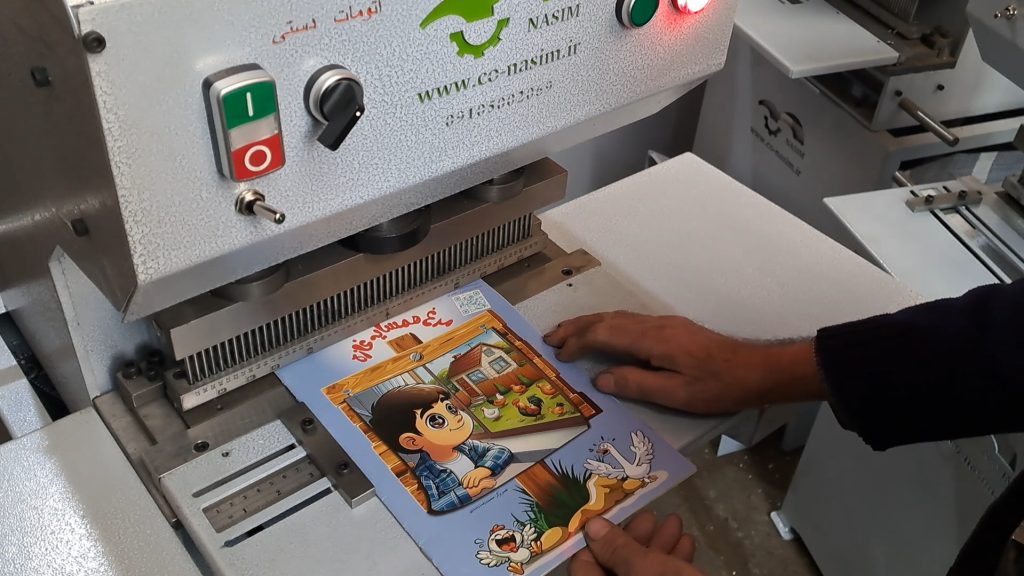

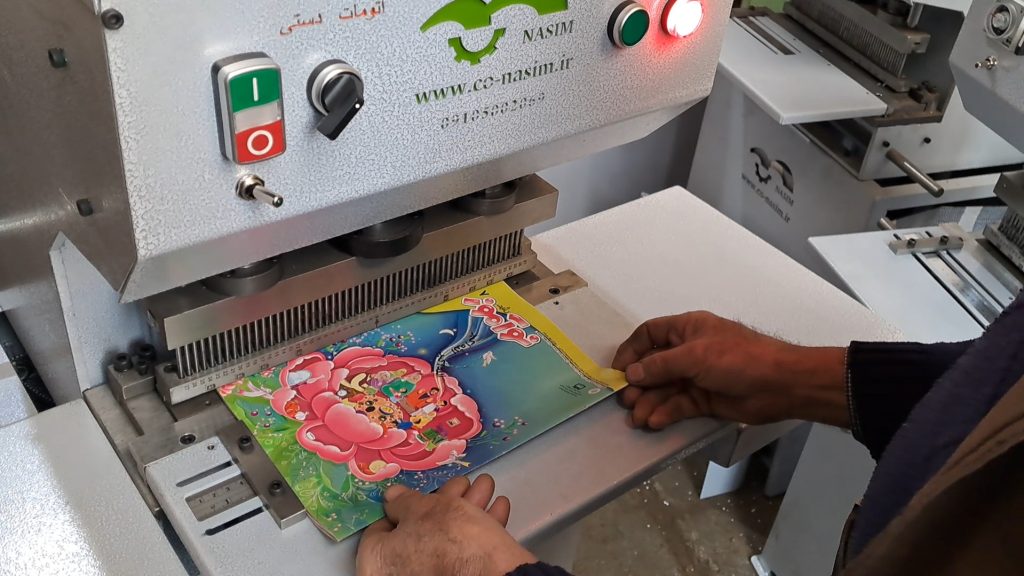

معرفی دستگاه پانچ کاغذ هیدرولیک واحد صنعتی نسیم

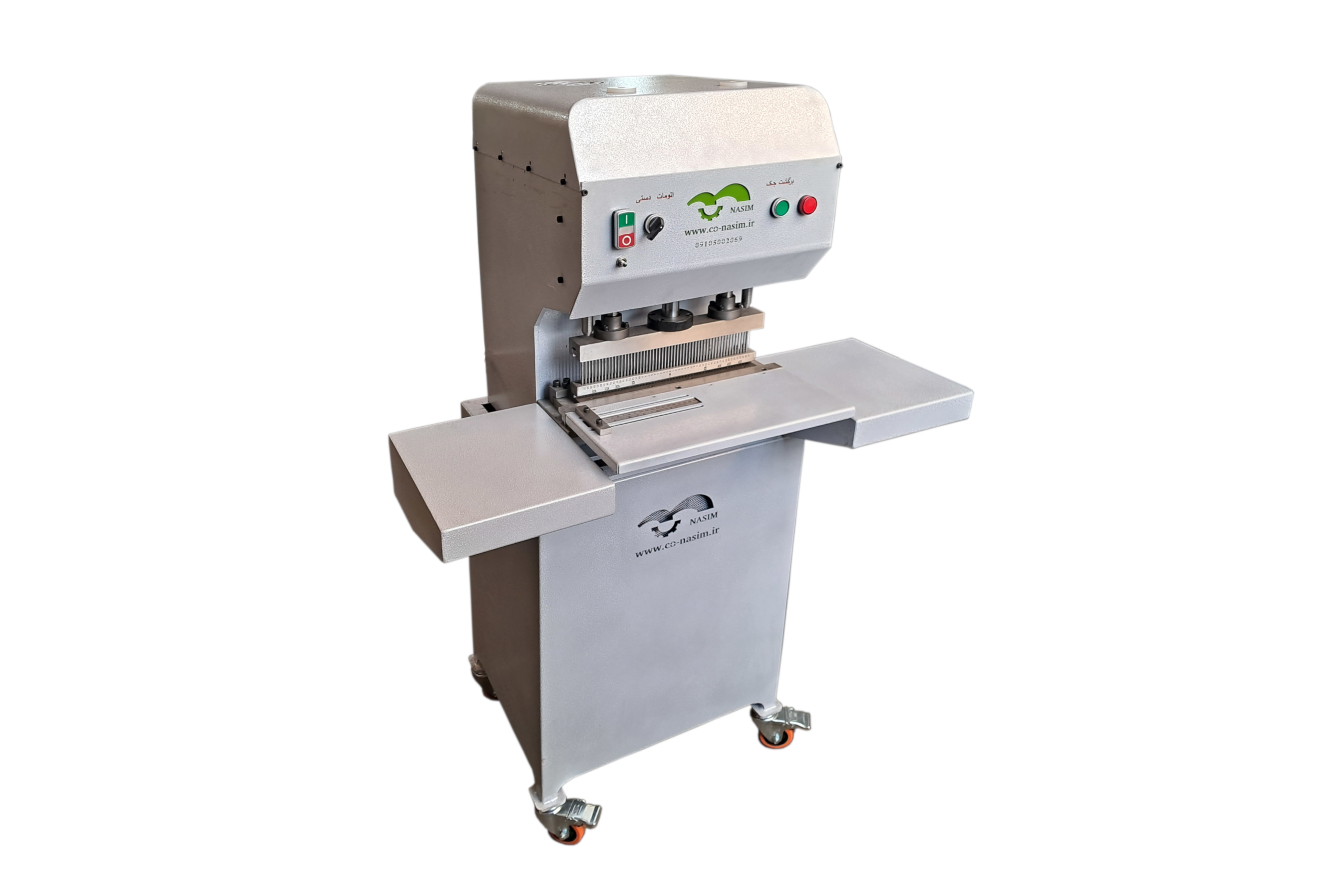

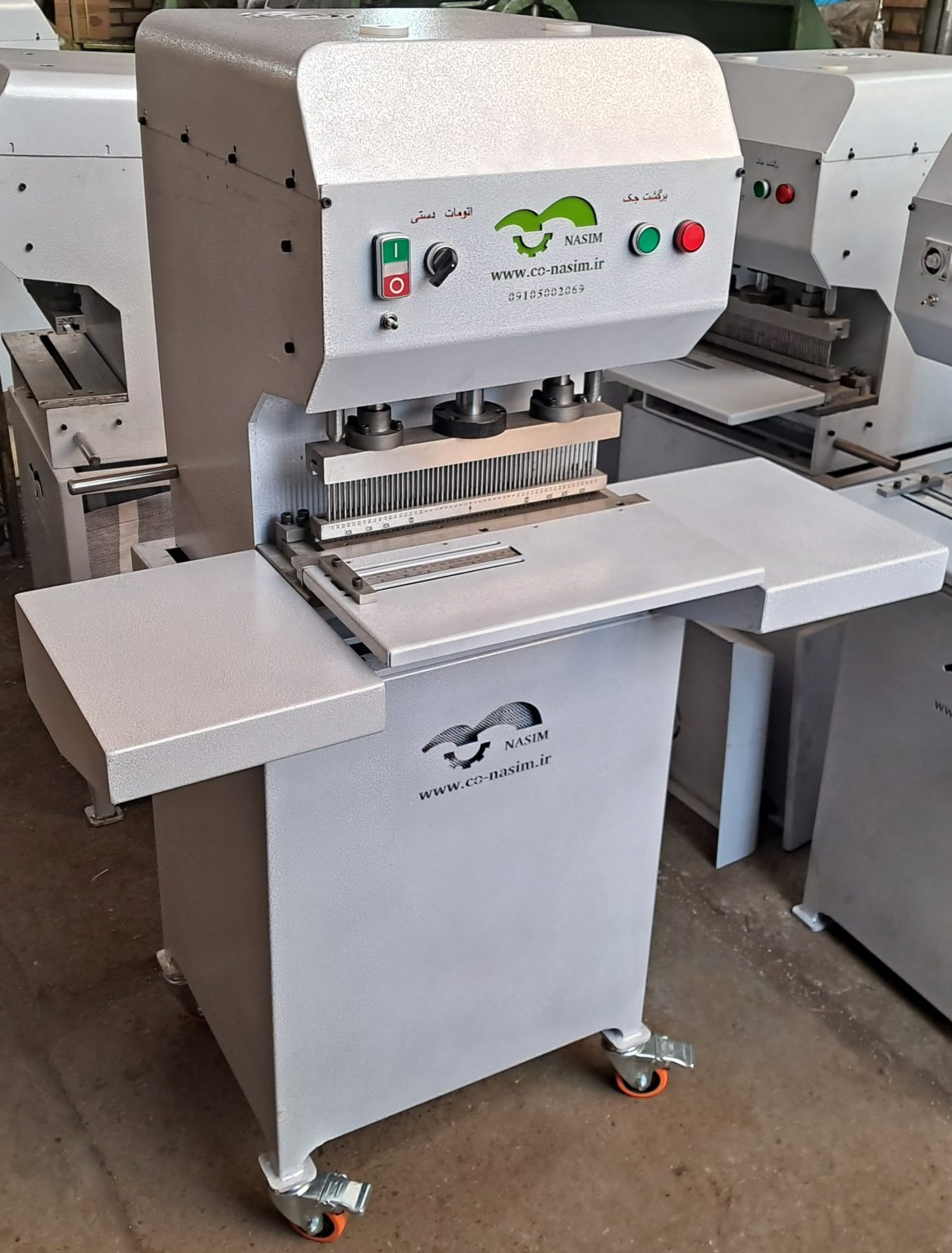

واحد صنعتی نسیم در زمینه تولید ماشین‌آلات صحافی فعالیت می‌کند. دستگاه پانچ کاغذ فنری این مجموعه برای ایجاد سوراخ‌های منظم در حاشیه صفحات کاغذ، دفتر، کتاب و جزوه و آماده‌سازی آن‌ها برای صحافی طراحی شده است.
بر اساس مشخصات ارائه‌شده برای این دستگاه، از جمله قابلیت‌ها و امکانات آن می‌توان به موارد زیر اشاره کرد:
سیستم انتقال نیروی هیدرولیک: برای تأمین نیروی مورد نیاز عملیات پانچ
قالب کشویی قابل تعویض: برای امکان استفاده از قالب‌های متناسب با روش‌های مختلف صحافی
پشتیبانی از قالب‌های متنوع: شامل قالب‌های مارپیچ، دوبل، کلاسوری و لوبیایی، مطابق با مشخصات قالب
قابلیت حذف سنبه‌ها: برای غیرفعال‌کردن محل‌های مشخص پانچ در صورت نیاز
امکان تعویض قالب: با استفاده از سازوکار پیچ‌های نگهدارنده پیش‌بینی‌شده در طراحی دستگاه
میزهای جانبی: برای کمک به پشتیبانی و قرارگیری کاغذ هنگام کار
طراحی قالب با نشانه‌گذاری: برای سهولت تنظیم کاغذ
محفظه جمع‌آوری ضایعات: برای جمع‌آوری تکه‌های کاغذ حاصل از پانچ
چراغ دستگاه: برای کمک به مشاهده محدوده کار و تنظیم موقعیت کاغذ
چرخ‌های قفل‌دار: برای تسهیل جابه‌جایی و ثابت‌کردن دستگاه در محل کار
این دستگاه با استفاده از سیستم انتقال نیروی هیدرولیک، با هدف ترکیب قدرت و سرعت عملکرد، انعطاف‌پذیری در انتخاب قالب و سهولت کاربری توسعه یافته است.
اگر قصد دارید دستگاهی برای کارگاه صحافی یا واحد تولیدی خود انتخاب کنید، پیشنهاد می‌شود ابتدا نوع فنر، حجم تولید و قالب مورد نیاز را مشخص کنید. سپس می‌توانید با بررسی مشخصات فنی، مناسب‌بودن دستگاه را برای فرایند تولید خود ارزیابی کنید.
برای مشاهده اطلاعات دستگاه و دریافت راهنمایی درباره مشخصات فنی و شرایط خرید، به صفحه محصول مراجعه کنید:
